Suporte para Alforges ( Tugatech )

Edgar escreveu:

javleitao escreveu:

Quanto à protecção de motor também já pensei em fazer uma coisa parecida com esta que está à venda no ebay mas mais aberta

Boas

está ideia é a que eu tenho em mente

basicamente usa-se o suporte de origem e fixa-se a rede...
a rede que eu escolhi... é diferente... mas resistente e aberta... com furos quadrados de "1cm X 1cm" por 1mm de espessura...

Spoiler:

Quando passar para essa fase ponho uma fotos...

ABR

Edgar, e resto pessoal é claro,

não querendo sabotar este tópico muito interessante, lembrei-me a propósito do comment do Edgar em relação a protecção do motor e resolvi fazer um tópico com um que fiz semelhante a ideia a cima ja ha algum tempo. Aqui vai o link:

http://clubextportugal.com/t1329-proteccao-motor-q-b

Abr

Ora essa... tá-se bem

Boas

Hoje foi um desastre... e não fiz nada de jeito
tive mais tempo na conversa que a trabalhar
e acabei por partir a única broca que tinha...

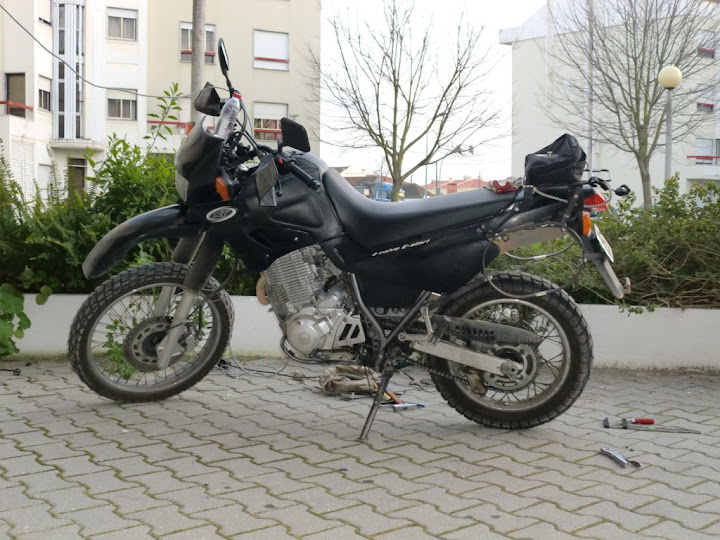

Mas pronto já dá para ter uma ideia geral do suporte...

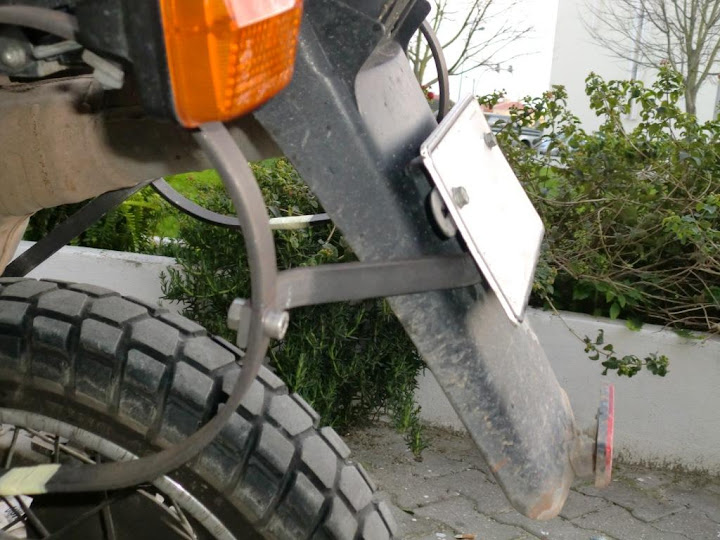

Visto de trás fica assim... e parece estar de um lado para o outro, muito desproporcional...
mas na realidade é apenas o tamanho do vermelho do pisca... uns 7 cms dediferença
mas não há nada a fazer...



Este sábado a coisa deve ficar pronta a pintar

Edgar escreveu:

Boas

mas se fosse tudo soldado em vez de aparafusado então ficava mesmo a 101%
mas infelizmente não tenho condições para tal...


ABR

Edgar,

tb estou a fazer um suporte mas para malas de aluminio, oportunamente colocarei aqui as fotos e indicações sobre a obra. 8)
como não tenho uma semi-automatica para soldar isto em condições e a habilidade como soldador deixa um pouco a desejar , optei por "pingar" com electrodo as ligações e depois de tudo montado levo à serralharia onde fazem as soldaduras a sério por poucos €uros

fiz o mm com a dobragem do tubo e paguei 27.50€ por 2m barra 30x5mm + 6m de tubo DN16 dobrado segundo as minhas indicações. (só o material custa quase isto, a mão de obra foi quase gratis)

se quiseres fazer o mesmo e não tiveres condições para pingar com electrodo, podes passar pela Ericeira que tratamos disso. Amanhã vou pingar os meus.


Abraço

OBR Ricardo

Tenho um vizinho que tem maquina de soldar... e já me tem desenrascado noutras ocasiões...
mas eu tenho uma vergonha do caraças em estar-lhe a pedir ajuda...
porque já gastei-lhe bués de eléctrodos entre outras coisas e nunca paguei nada... (ele também não aceita nada)

O Marco F. também já me disse que tem uma maquina e mascara a minha disposição... basta ir busca-la

Eu como soldador, se for soldar barra desenrasco-me bem, tubo é que não

se tiver que ser... em soldo isto por aqui...

mas Obrigada Amigo... pela disponibilidade


ABR

Boas...

A coisa já está quase pronta...

e está a ficar melhor que aquilo que eu tinha pensado...

Cada lado está fixo em 4 pontos e ficou com uma rigidez brutal...
Deve dar para transportar uma XT1200 de cada lado...

Um dos lados...




O outro lado...




A travessa de um para o outro... ficou a passar por baixo da matricula...




Agora já falta pouco... e são mas pormenores que outra coisa...
Ainda vai levar um fixação diferente por cima dos piscas e todas as fixações vão ser arredondadas...

Amanhã devo acabar toda a construção e o final fica dependente dumas soldaduras e da pintura...


Depois fica a faltar está parte...
porque está vai ser a sua principal utilidade...

Edgar , estão espectaculares...
Ainda te começam a fazer encomendas...

Parece ter ficado bastante robusto, mas ao mesmo tempo discreto.

Parabéns!

Tás lançado. O que me não faz ter uma panela de pressão. A bimby não dava para dobrar isso

Fortuna escreveu:

Tás lançado. O que me não faz ter uma panela de pressão. A bimby não dava para dobrar isso

pois é...

e com o dinheiro duma Bimby comprava outra XT600E com pneus novos


ABR

Boas

A coisa está quase acabada

Inicialmente eu era para fazer tudo sem soldaduras...
mas acabei por pedir ajuda a um amigo para soldar em 4 sítios diferentes e ficou assim...
com os 4 pontos de fixação já definitivos...




Há uma fixação que eu tenho esquecido de mostrar, é esta:
foi feita com tubo de 10mm e varão M8...




Vai encaixar neste sitio...
e suporta com o peso uma pessoa




aqui está ele antes de entra para a pintura, e parece zangado...




A técnica usada para pintar o suporte é muito complexa e vou abrir um novo tópico sobre isso




As próximas fotos devem ser dele montado na XT600E e a caminho dos Eskimos :pum: :pum: :pum:


ABR

Ficou fantastico Edgar , agora ja podes levar a casa as costas

Cumps

Bela estufa que tens ai oh Edgar!

Está muito fixe!

"Pardal" Vadio

Edgar o verdadeiro mestre

Bela obra

pequena dica para o caso de não te teres lembrado:
envolver o tubo DN10mm que apoia no quadro em plastico ou teflon para absorver barulhos e vibrações entre o quadro e o apoio (para o meu cortei longitudinalmente um tubo de PEAD e abracei o tubo do apoio)

Abraço
